Productenbeschrijving

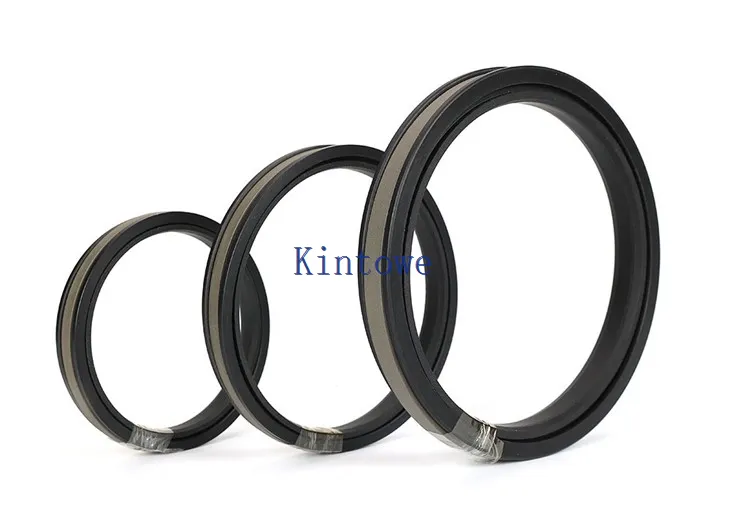

K735 Compacte dubbele werkende zuigerafdichtingen
Voordelen:
☆ Lage wrijving
☆ Hoge drukvermogen
☆ Lange levensduur
☆ Variase Bereik van materiaalopties voor veel werkomstandigheden
K735 is een compacte dubbelwerkende zuigerafdichtingsassemblage ontworpen voor enkele zuiger en geschikt voor lage tot hoge druk, middelgrote tot zware toepassingen.
De assemblage is samengesteld uit een zelf - smeren, slijtage - resistente bronzen gevulde of glas/MOS2 gevulde PTFE -dopring die een grote duurzaamheid en een lange levensduur biedt. Bovendien wordt het geladen door een NBR Energizer die uitstekende ondersteuning en energie aan de afdichting biedt, zodat het optimaal presteert onder verschillende omstandigheden.
Bovendien wordt de dubbelwerkende zuigerafdichting geleverd met thermoplastische gesplitste anti - extrusieringen die uitstekende ondersteuning aan beide zijden bieden en verontreiniging van de Energizer en Cap Ring voorkomen. Deze functie zorgt ervoor dat de montage schoon blijft en vrij van puin, wat de duurzaamheid en een lange levensduur verbetert.
K735 Piston Seal is ontworpen om te worden gebruikt in verschillende apparatuur en is met name geschikt om te gebruiken in aardmoveren en andere uit - snelwegapparatuur. Deze zuigerafdichting kan betrouwbare, lek - vrije prestaties leveren die helpt bij het garanderen van een optimale systeemfunctie en lange - term bewerking.
Productieproces:
Technische details
| Bedrijfsomstandigheden | Metriek | Inch |
| Maximale snelheid | 1,5 m/sec | 4.5 ft/sec |
| Temperatuurbereik | -40 graden +120 diploma | -40 graden f +250 graad f |
| Maximale druk | 500Bar* | 7500 p.s.i.* |
| Maximale extrusiekloof | Cijfers tonen de maximaal toegestane opening allemaal aan één zijde met behulp van minimale staaf Ø en maximale klaring Ø. | |||
| Drukstaaf | 160 | 250 | 400 | 500 |
| Maximale kloof mm | 1.0 | 0.8 | 0.6 | 0.5 |
| Druk psi | 2400 | 3750 | 6000 | 7500 |
| Maximale kloof in | 0.040 | 0.030 | 0.024 | 0.020 |
| Oppervlakteruwheid | μmra | μmrt | μincla | μinrms |
| Dynamisch afdichtingsgezicht Ød1 | 0.1＜＞0.4 | 4 Max | 4＜＞16 | 5＜＞18 |
| Statisch afdichtingsgezicht Ød1 | 1.6 Max | 10 Max | 63 Max | 70 Max |
| Statische behuizing gezichten L1 | 3.2 Max | 16 Max | 125 Max | 140 Max |
| Chamfers & radii | ||||
| Groove sectie kleiner dan of gelijk aan s mm | 7.0 | 7.5 | 11.5 | 14.0 |
| Min -afscheiding C mm | 4.0 | 5.0 | 7.0 | 8.0 |
| Max filet rad r1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| Groove sectie kleiner dan of gelijk aan s in | 0.187 | 0.240 | 0.365 | 0.470 |
| Min -afscheiding C in | 0.160 | 0.200 | 0.250 | 0.280 |
| Max Filler Rad R1in | 0.016 | 0.016 | 0.032 | 0.032 |
| Toleranties | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| in |
H9 |
*zie hieronder |
+0.01 -0 |
| øD1in |
Minder dan of gelijk aan 3.000 |
Minder dan of gelijk aan 4.500 |
＞4.500 |
| ød1Tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
Onderdeelnr. |
ФD1 |
Фd1 |
L1 |
Onderdeelnr. |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
